前幾天買的1080P雙鏡頭行車記錄器

晚上開始動手安裝

這樣假日出門

才可以順便測試看看性能如何

這次打算把線埋在A柱裡面

用力拉就可以打開

上次裝的小蝴蝶鏡頭太弱了

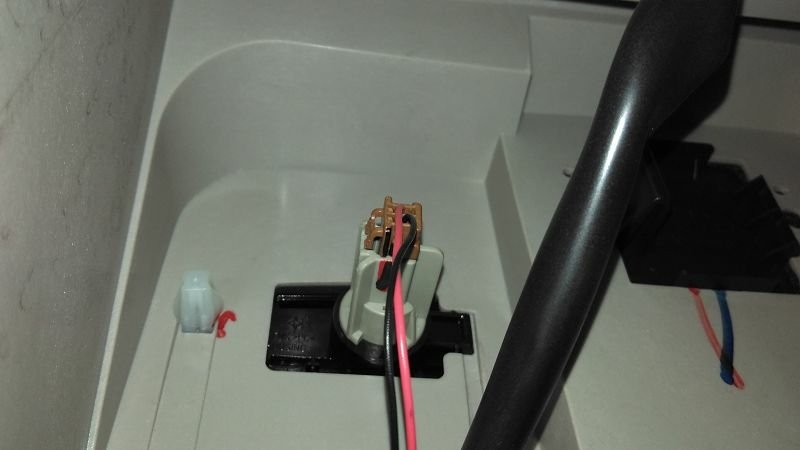

拔扣子的方法

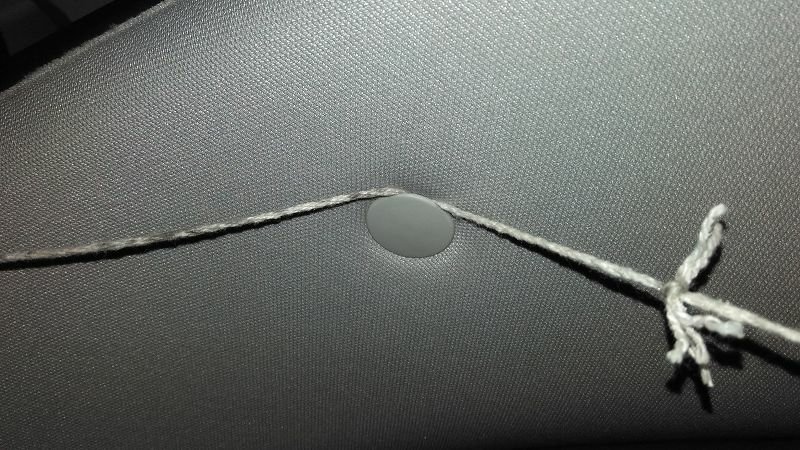

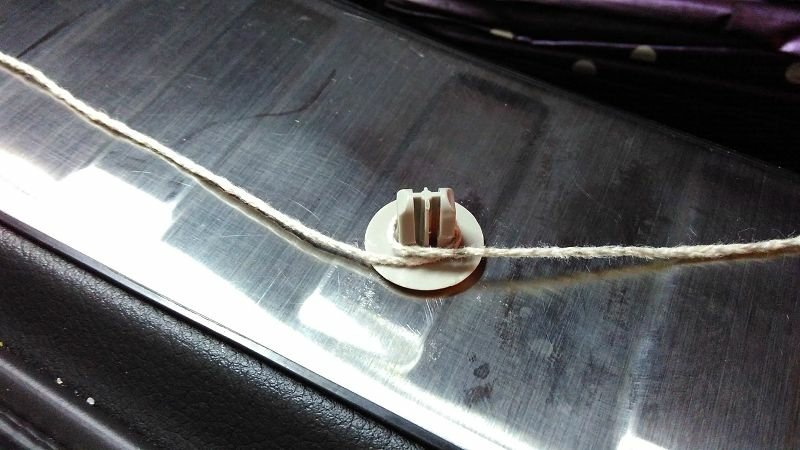

利用繩子解除卡榫

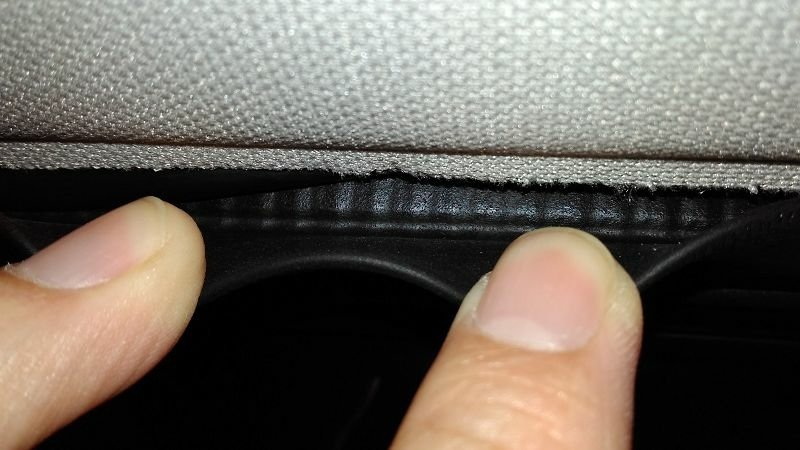

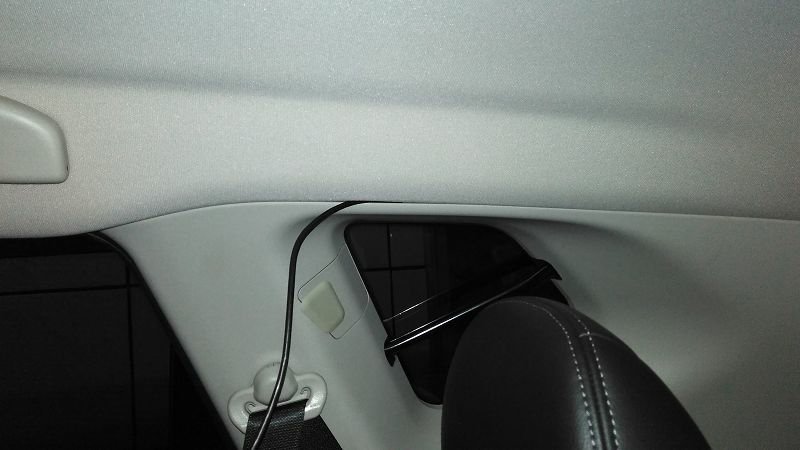

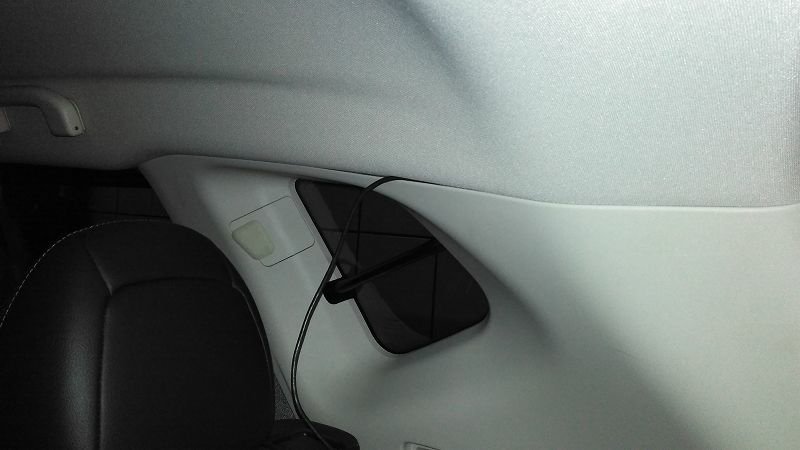

沿著飾板跟車頂間佈線

這次的線很粗

不能直接埋在橡膠迫緊裡

要放在車頂飾板裡面

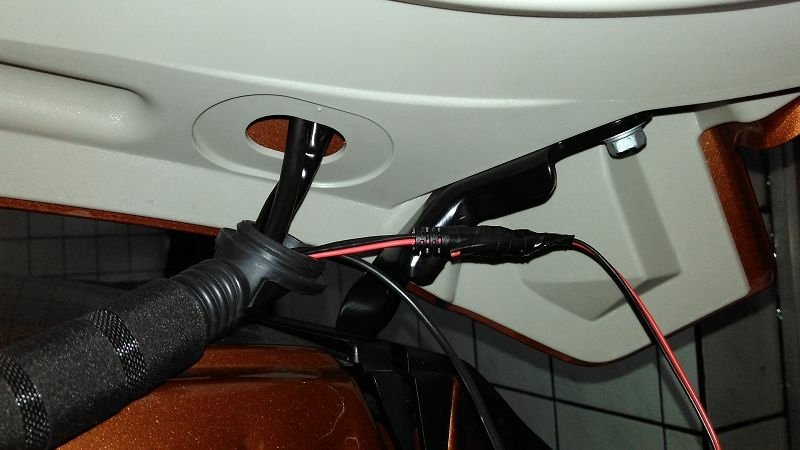

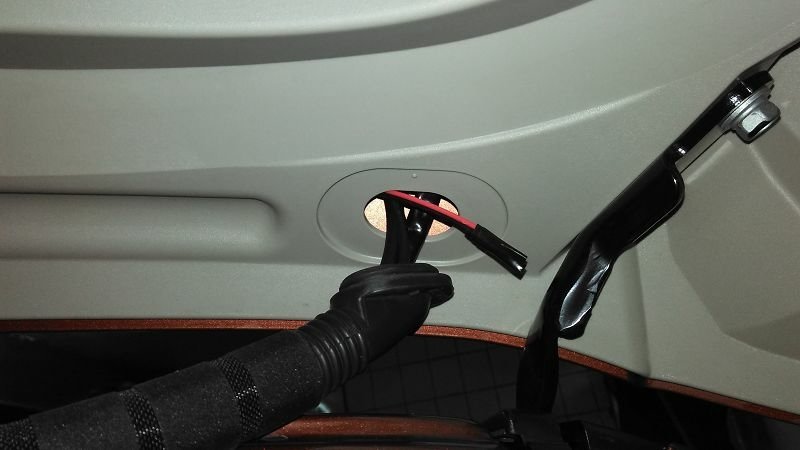

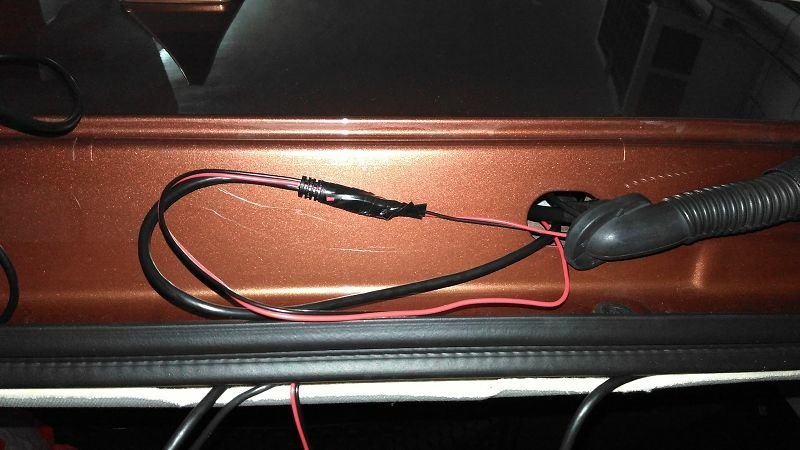

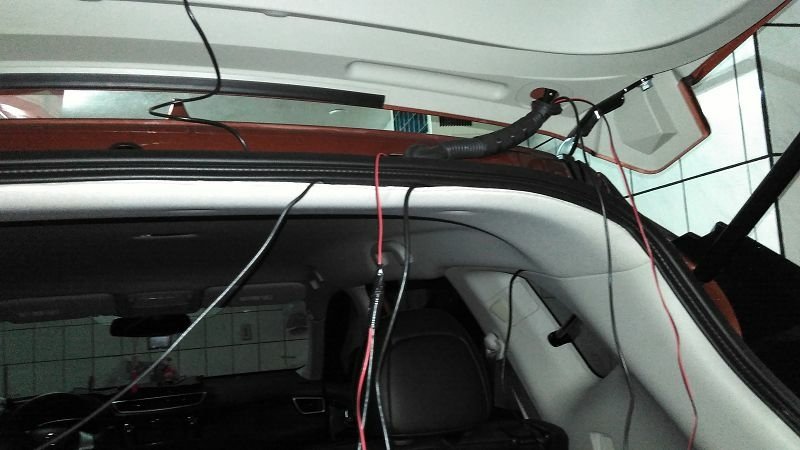

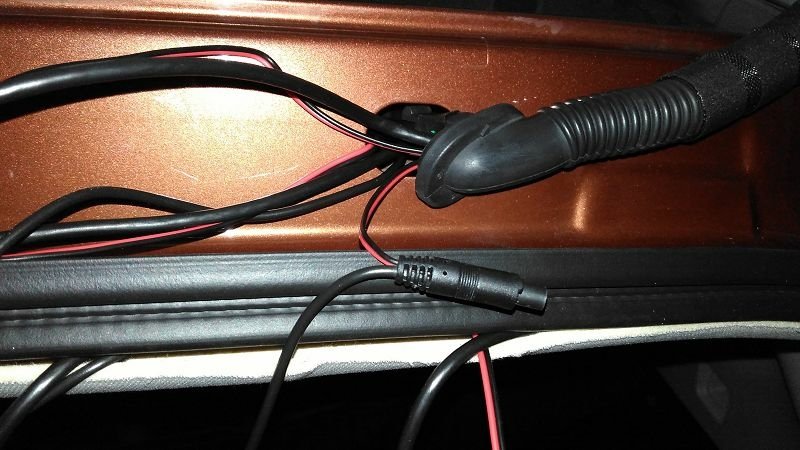

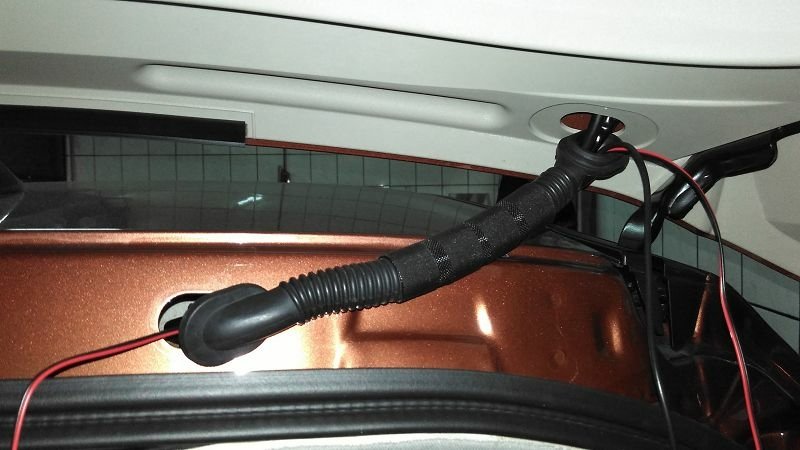

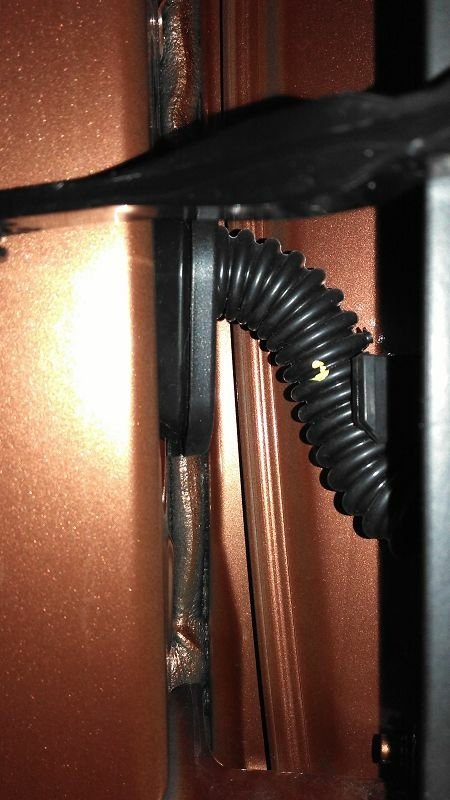

穿線過防水管

利用上次的舊線牽引

很快就完成

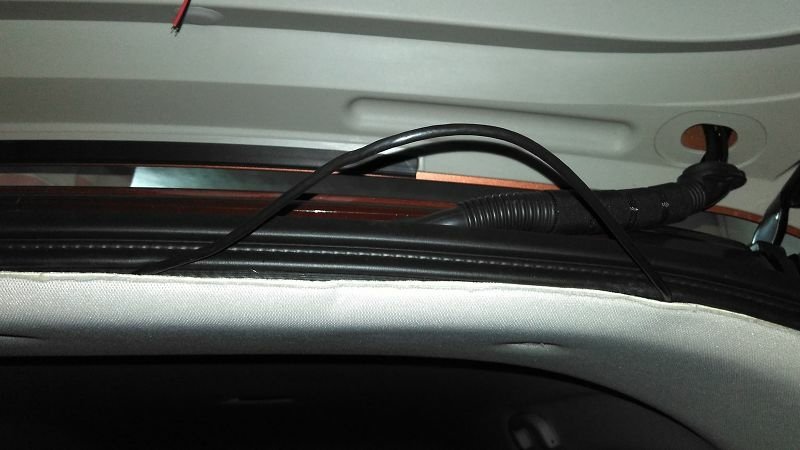

多餘的線收到車頂裡面

沿著飾板往前走線

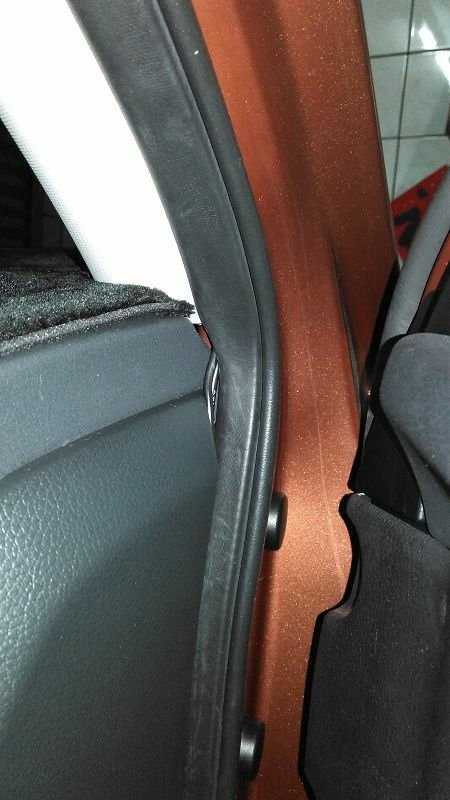

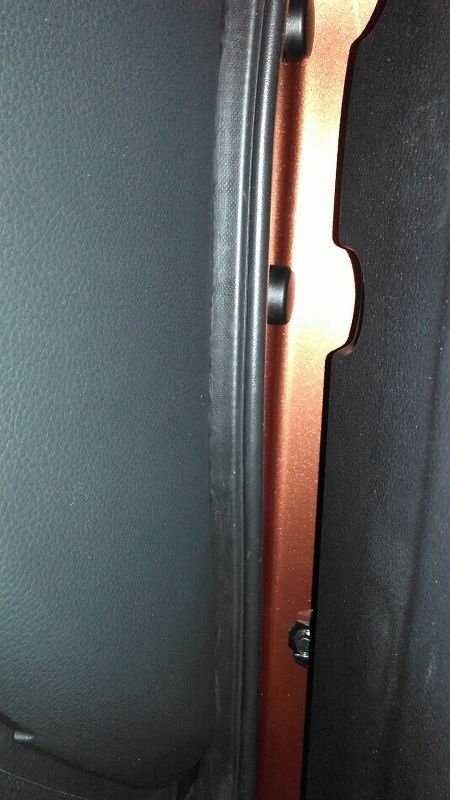

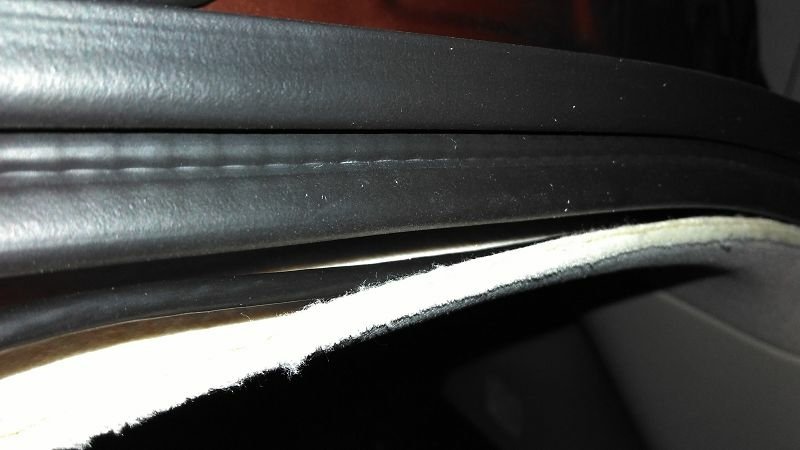

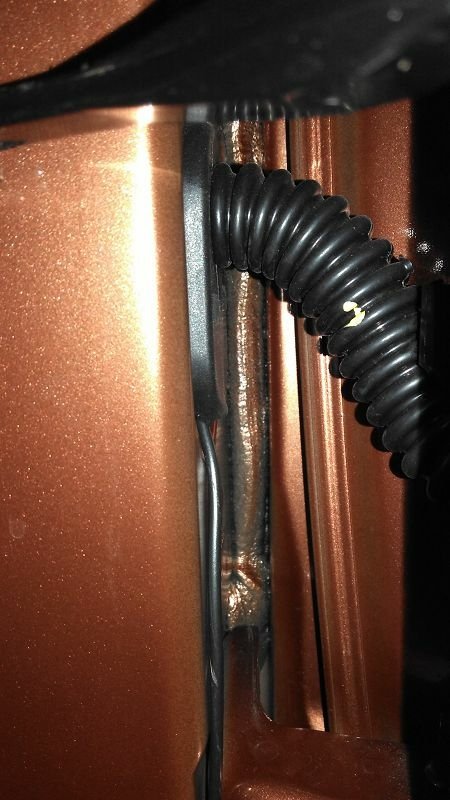

撐開橡膠迫緊

把線塞進去

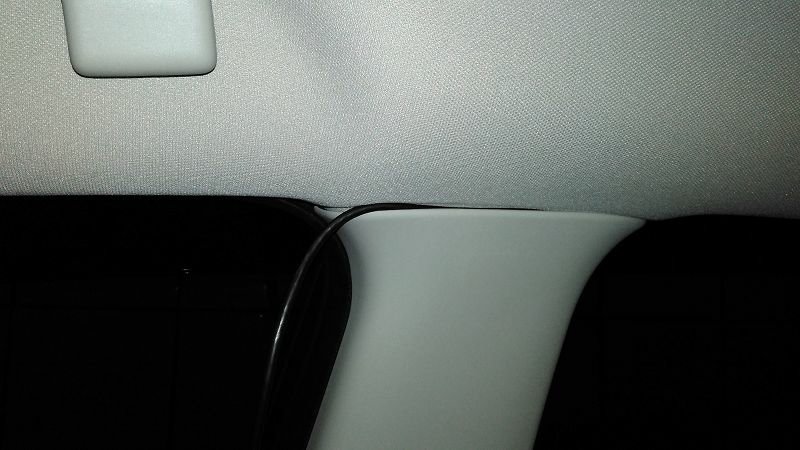

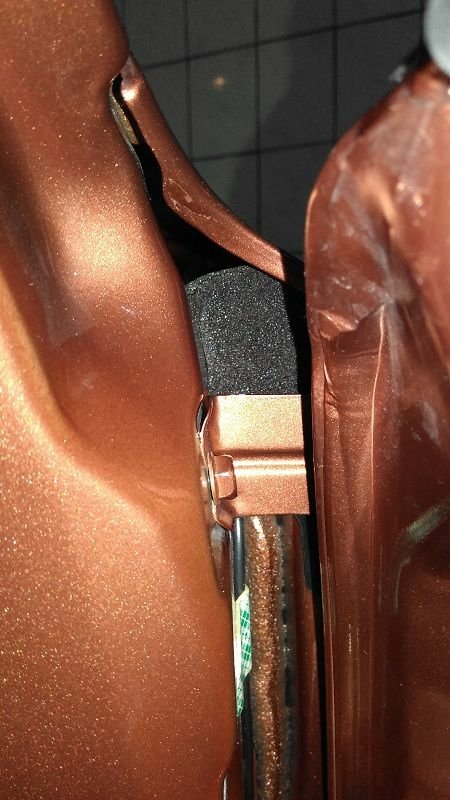

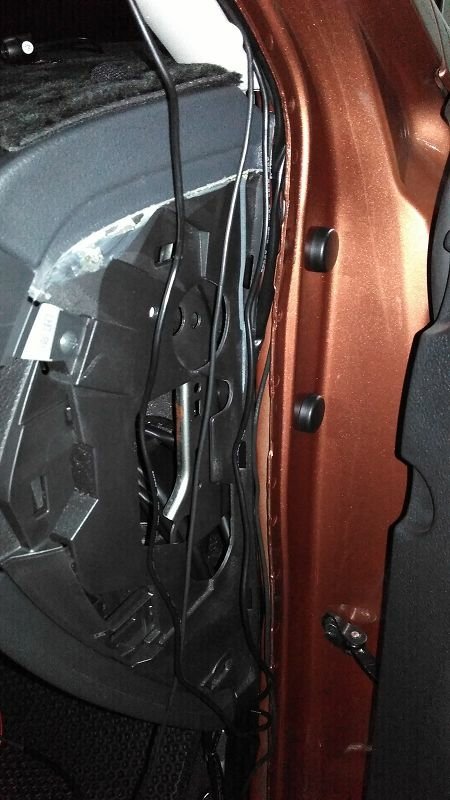

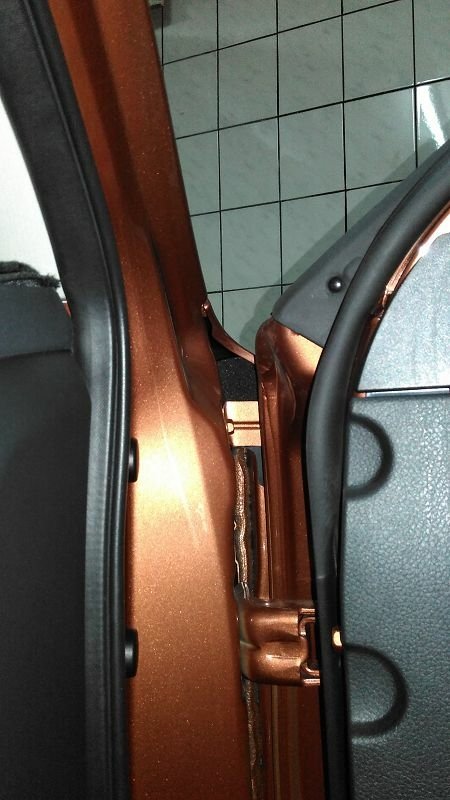

過B柱

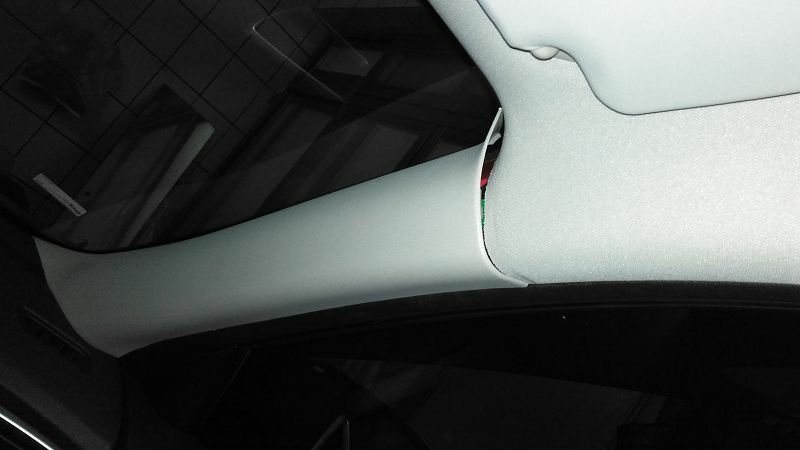

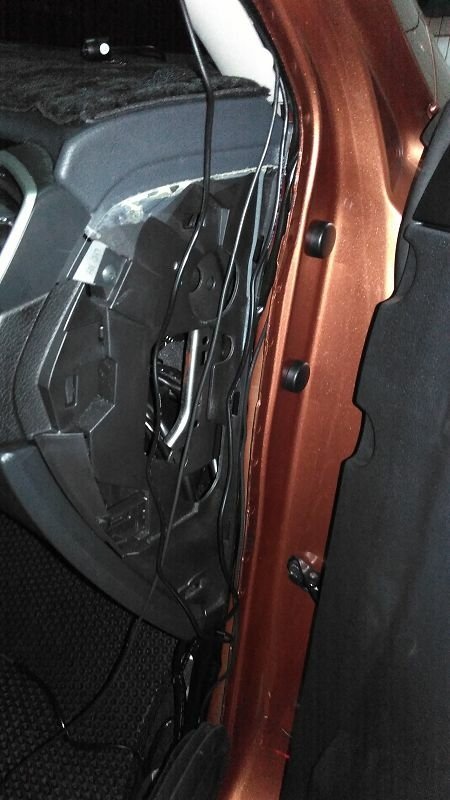

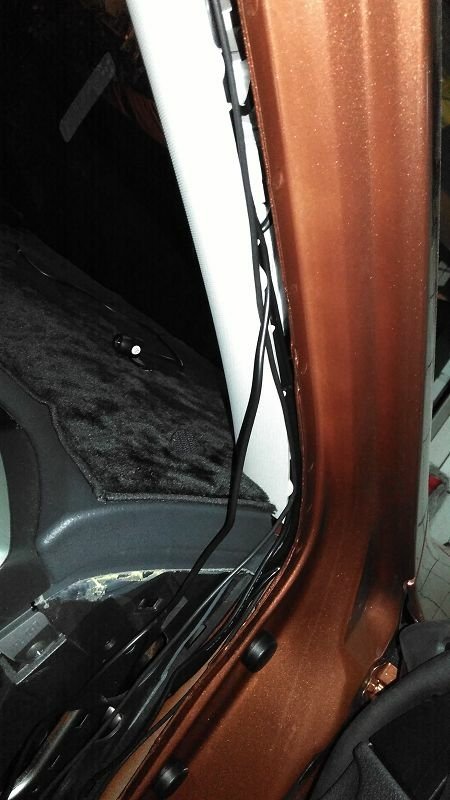

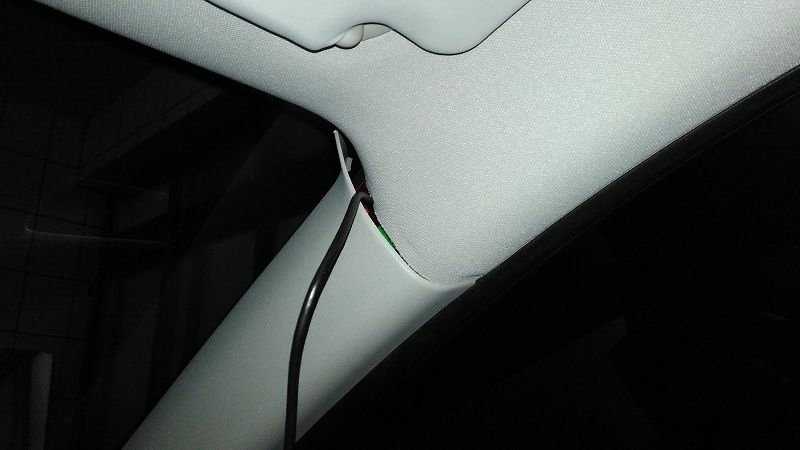

抵達A柱

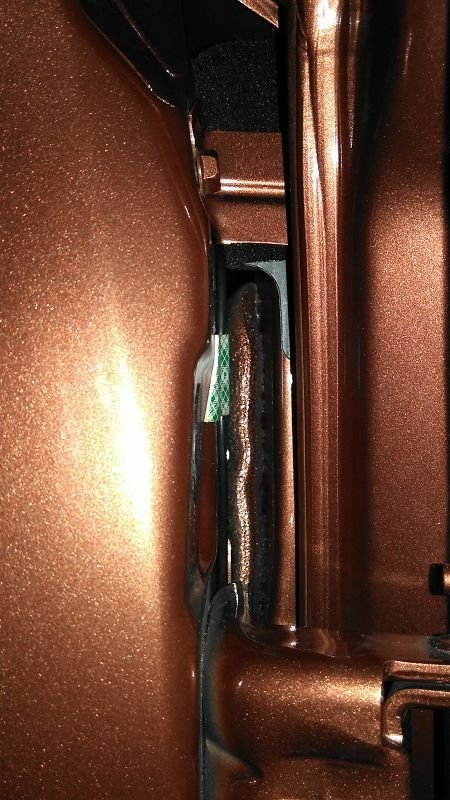

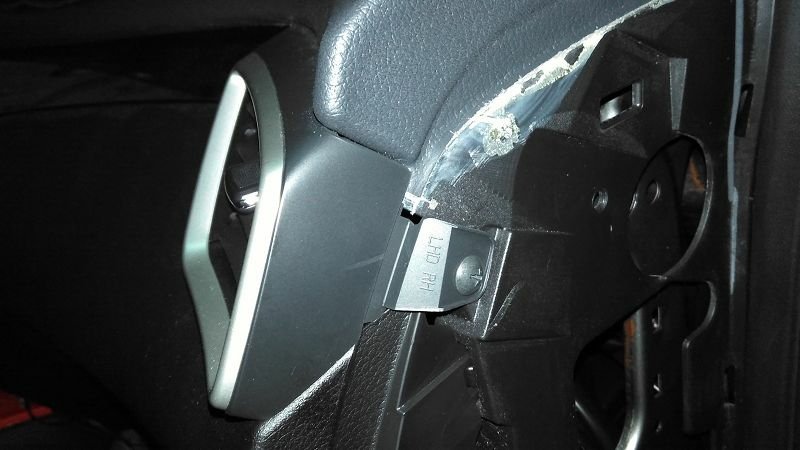

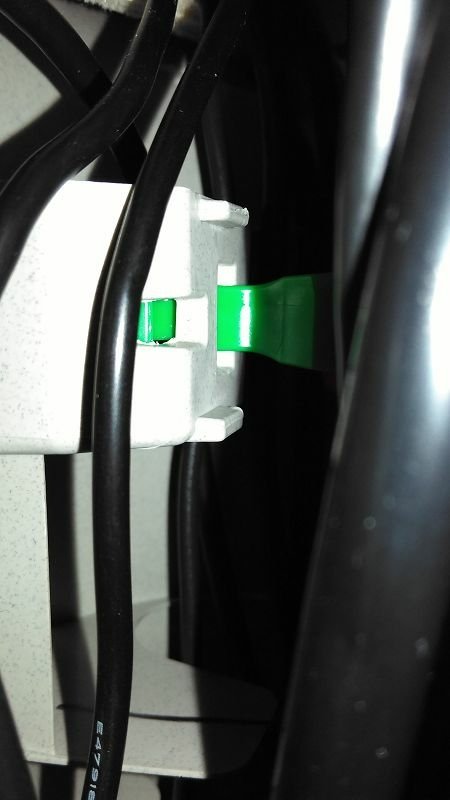

A柱有綠色卡榫扣住

原廠說明是直接剪斷

卡榫每次需要更新

DIY就省省吧

把線塞進去就好了

小心線不要放到卡榫上面

不然會蓋不回去

完成

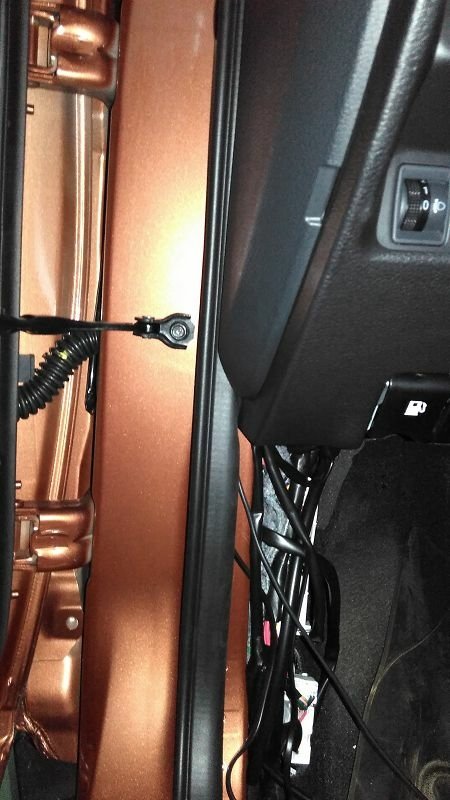

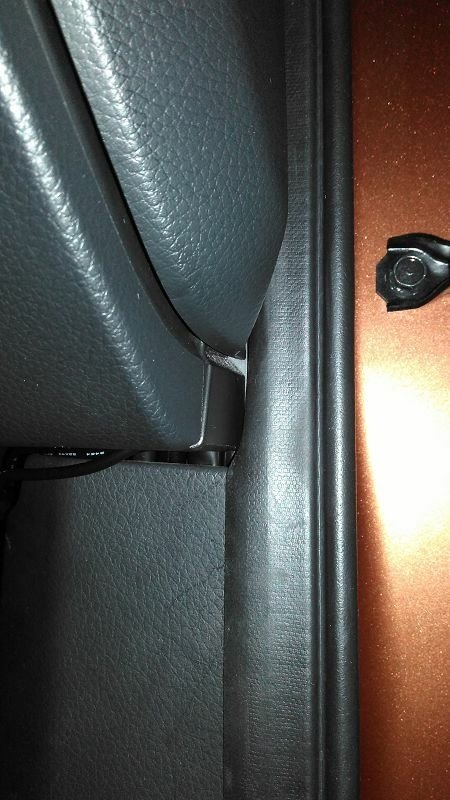

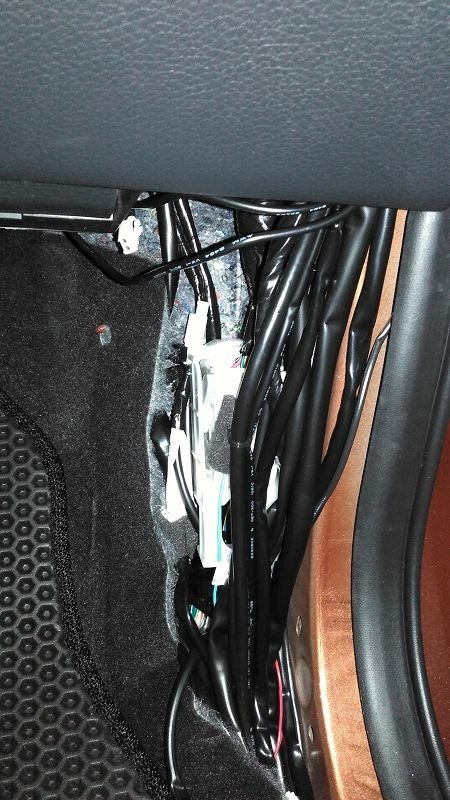

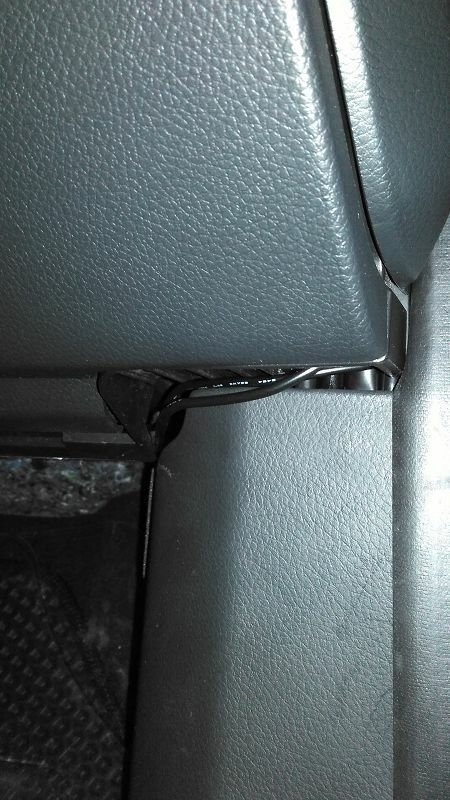

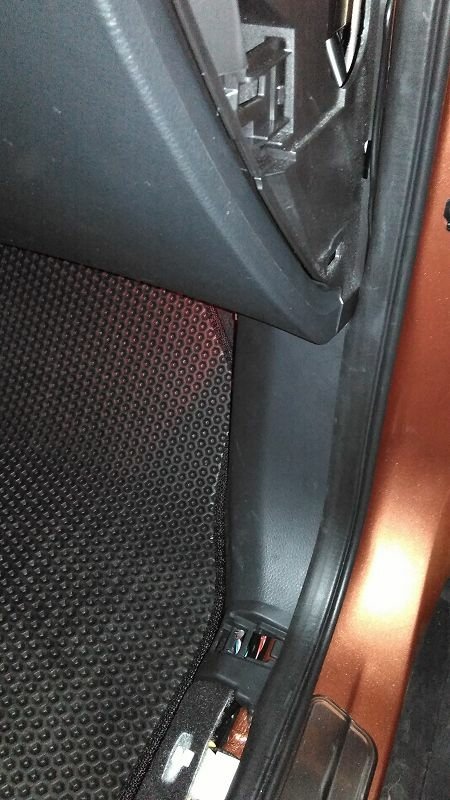

電源線沿著迫緊到手套箱

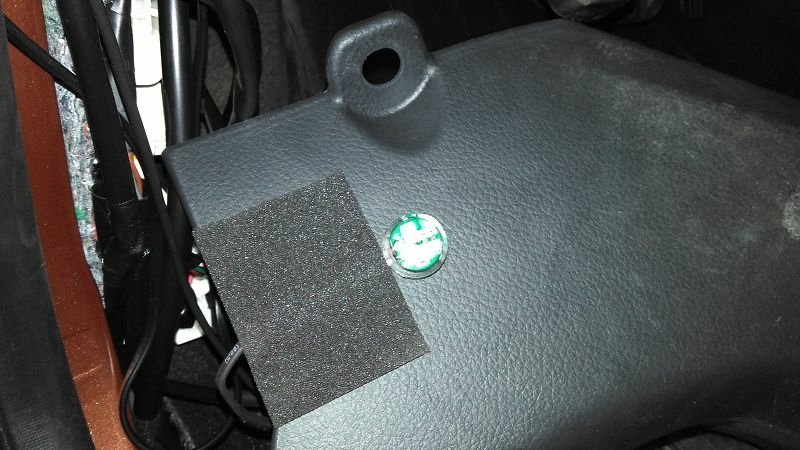

從這裡進到手套箱

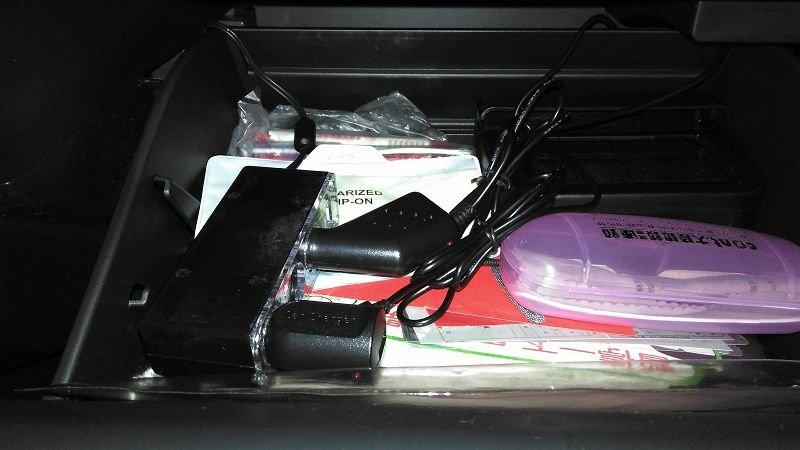

把電源延長線全放在這裡

接下來

要把舊的小蝴蝶鏡頭

拿來當前鏡頭

放在車頭上

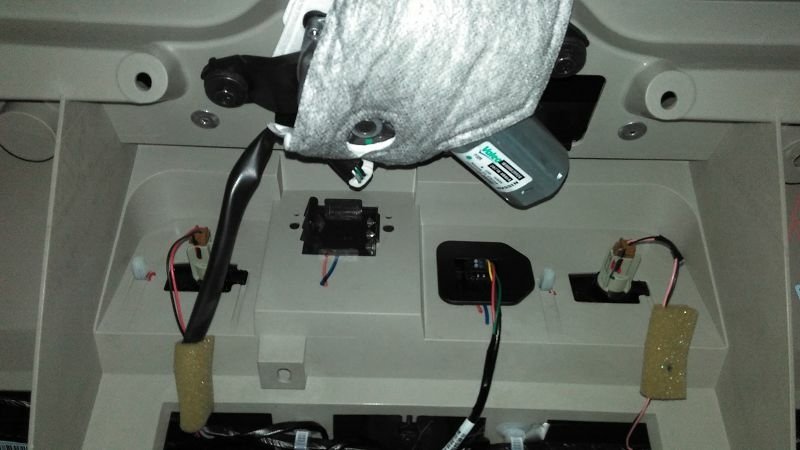

打開飾板裡面一堆線

重點是看不到防火牆出線孔

要從這裡拉線到引擎室

加裝的前霧燈原廠也是從這裡進出

但是裡面線很多太亂了

要拆一堆東西太麻煩了

氣氛燈

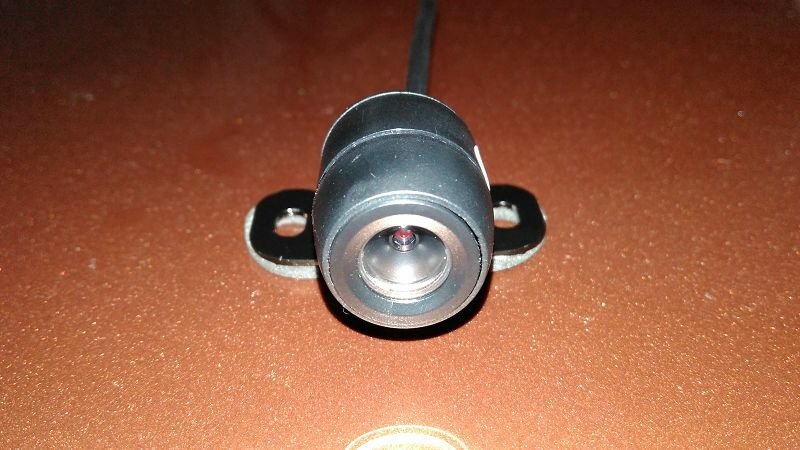

小蝴蝶鏡頭

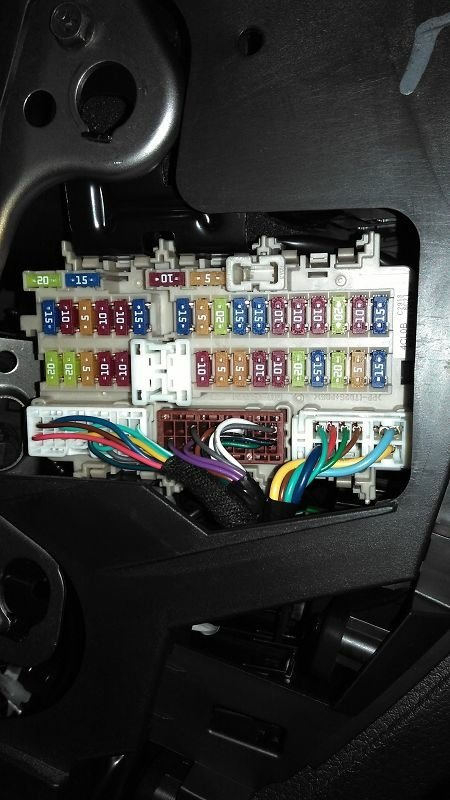

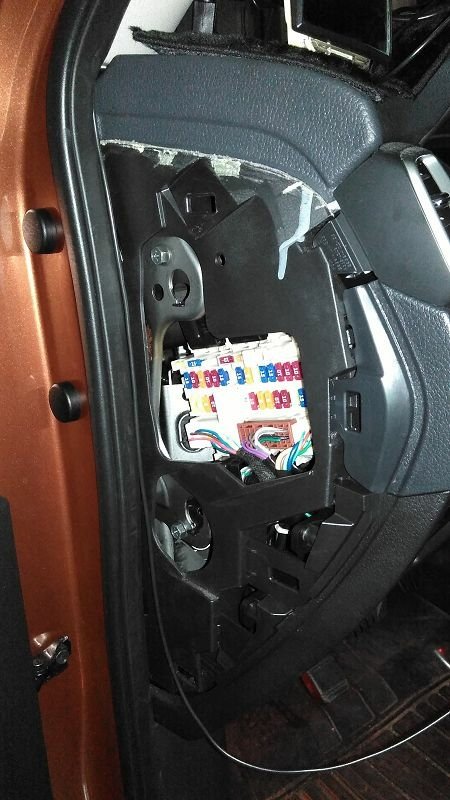

保險絲這裡也很緊湊

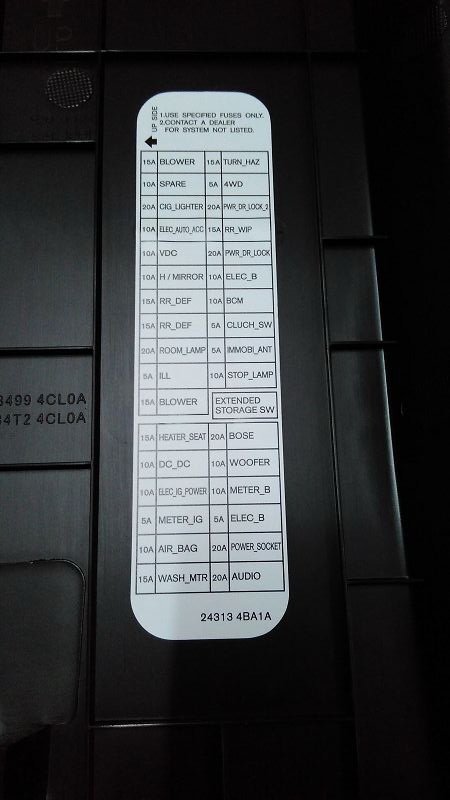

保險絲對照表

夜色已晚明日再戰啦

第二天晚上開工

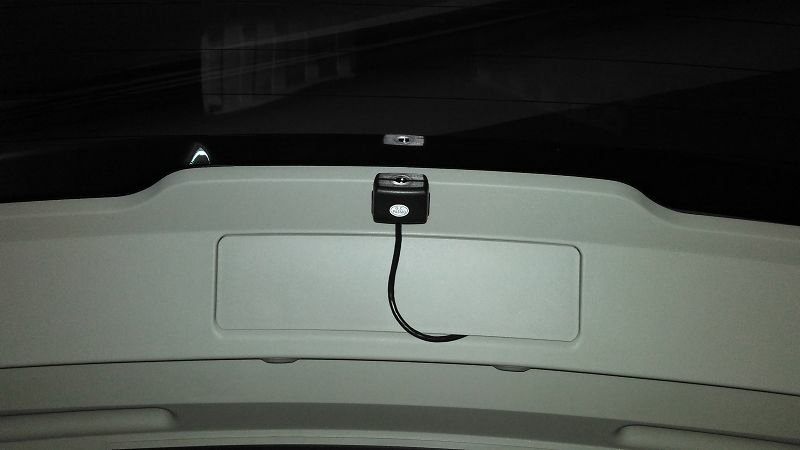

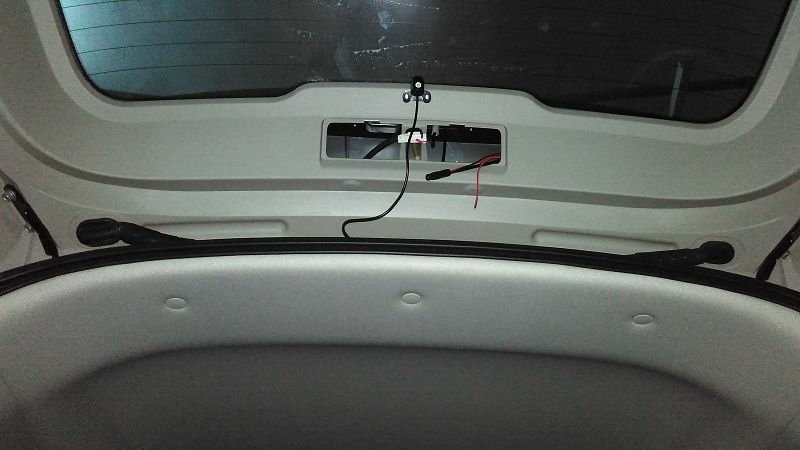

先把後鏡頭固定好

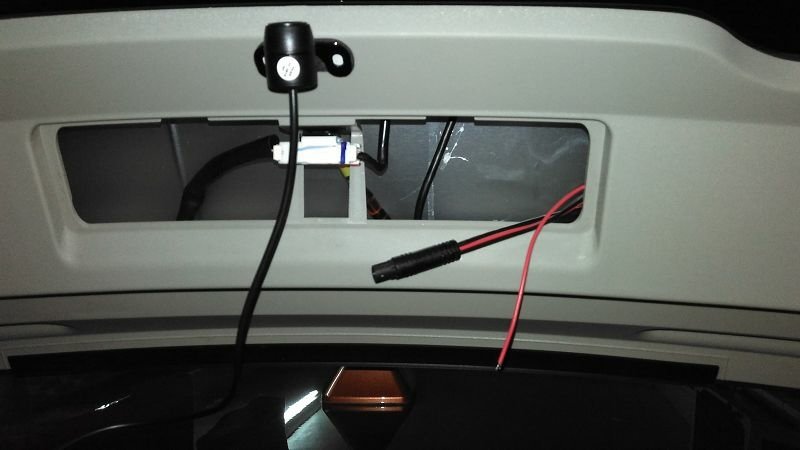

倒車顯影要把紅線接到倒車燈正極

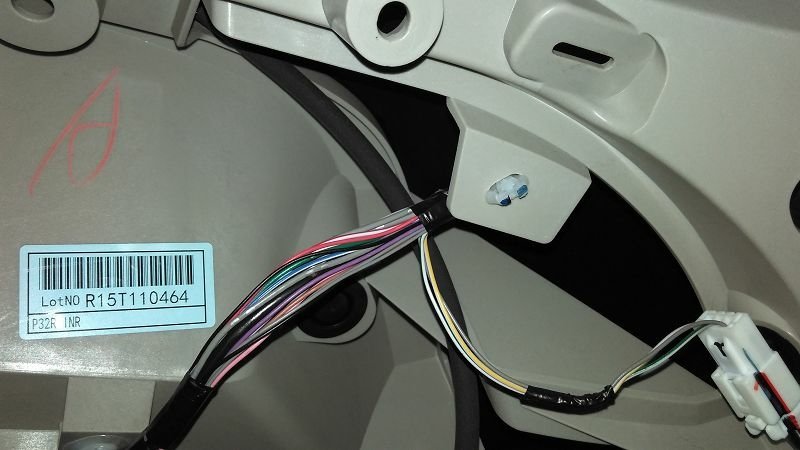

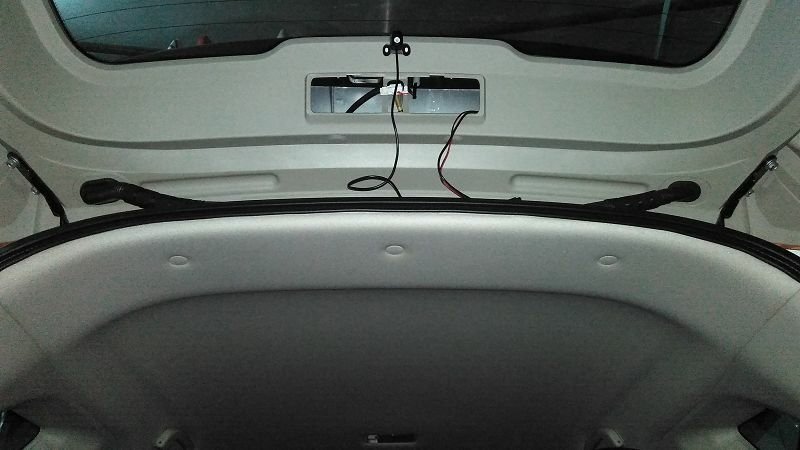

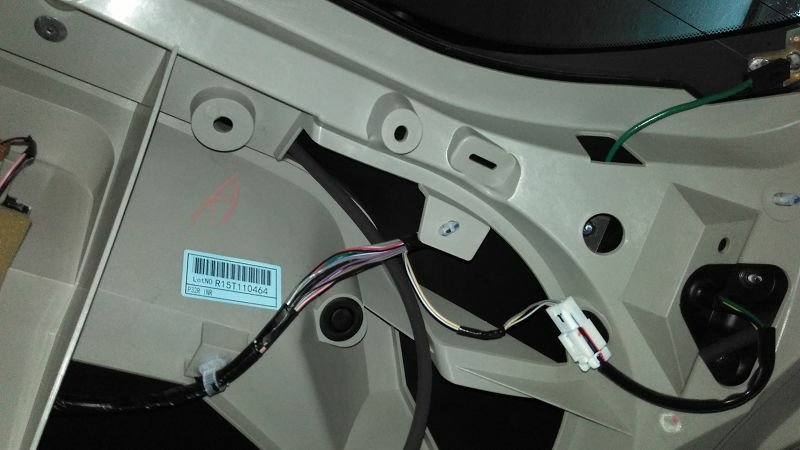

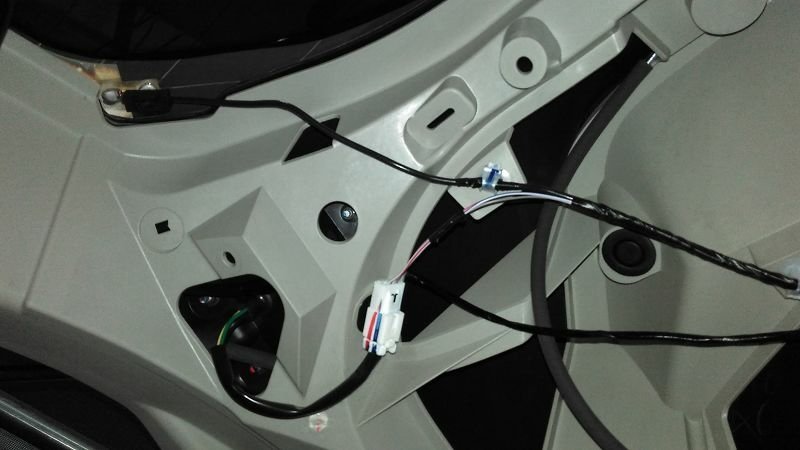

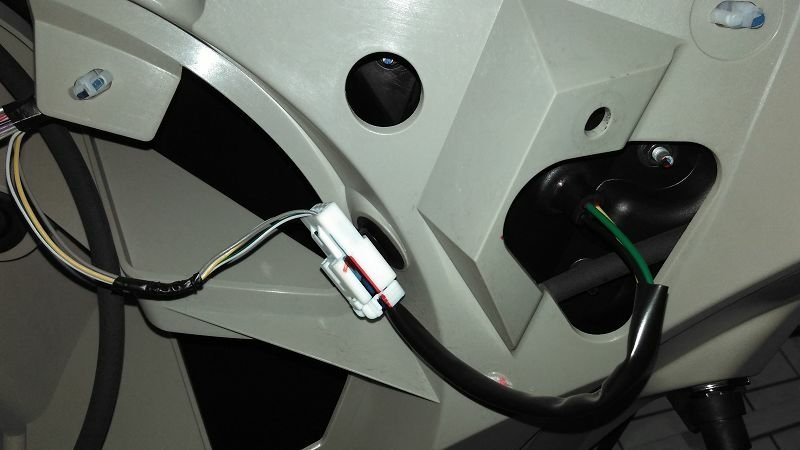

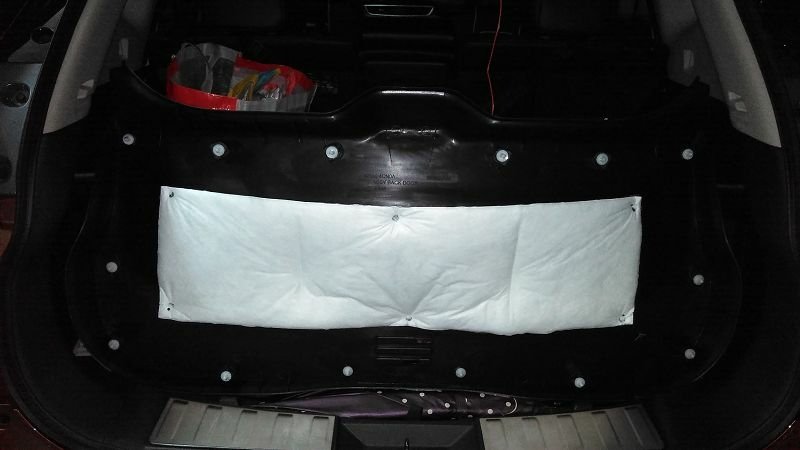

倒車燈在後門飾板裡面

這飾板超好拆的

用力拉開就可以了

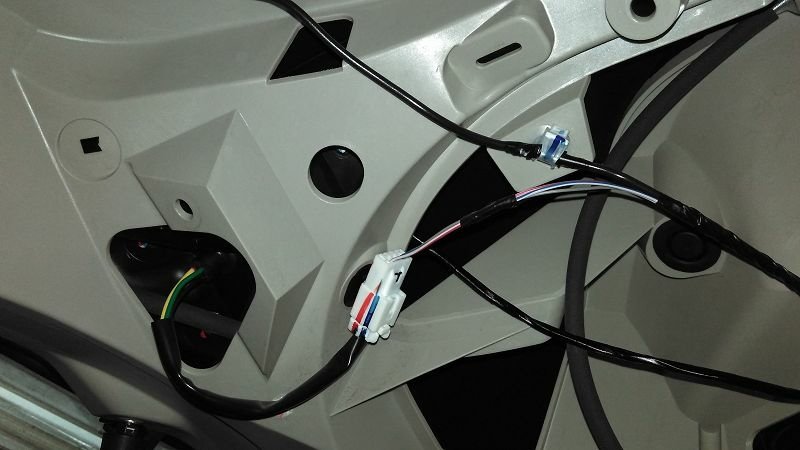

後燈組

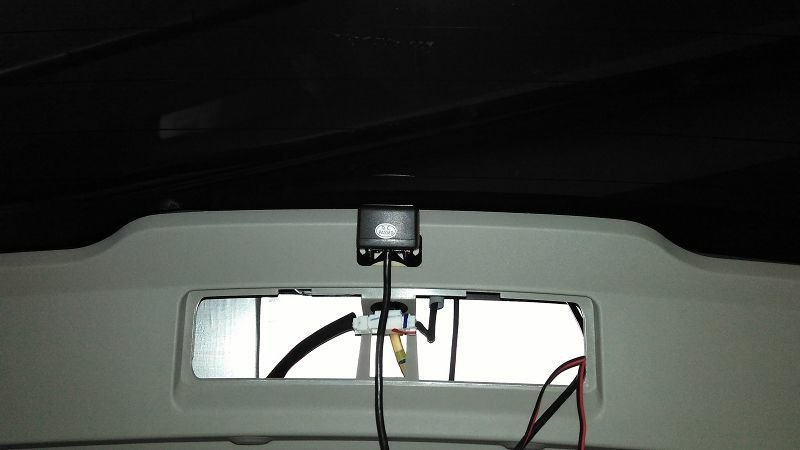

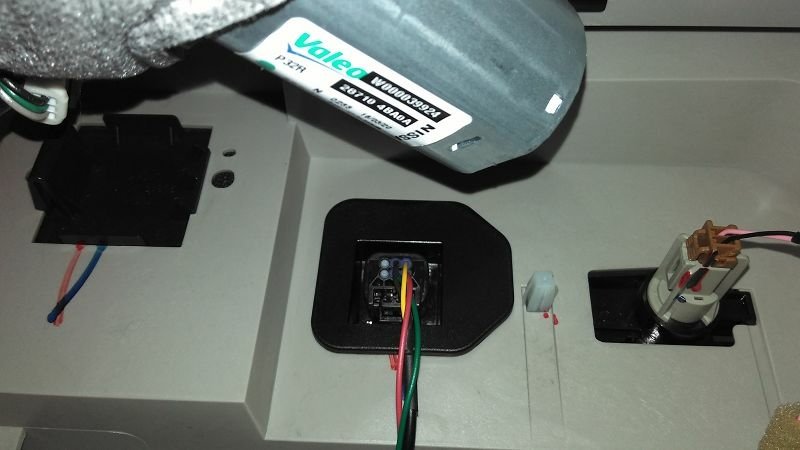

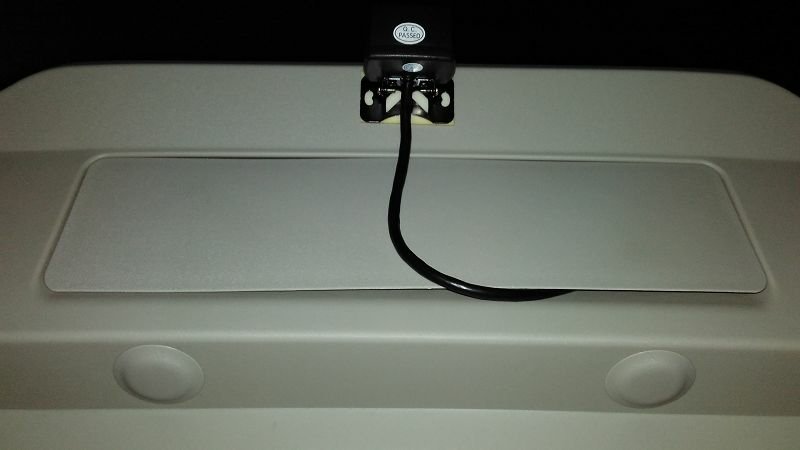

牌照燈跟倒車鏡頭

沒工具線拉不過去

這個不急也不一定需要

先整理收線就好

要忙前鏡頭的工作

多餘的線塞進去就好空間很大

線很粗縫隙比較大

這次改走右側門

左右兩邊結構是對稱的

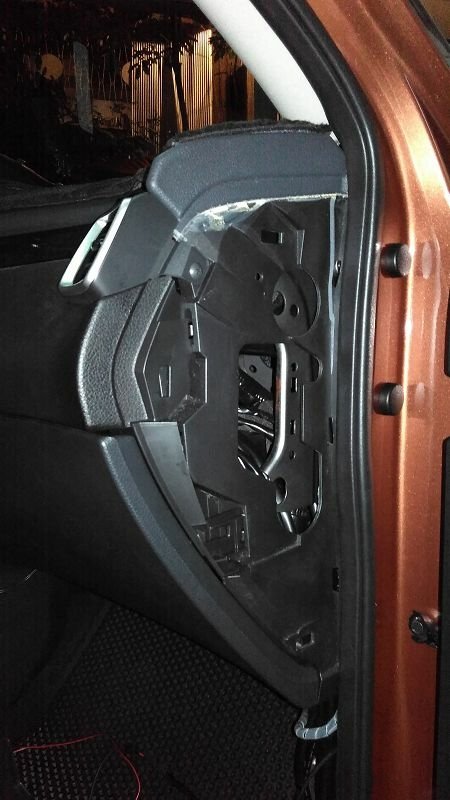

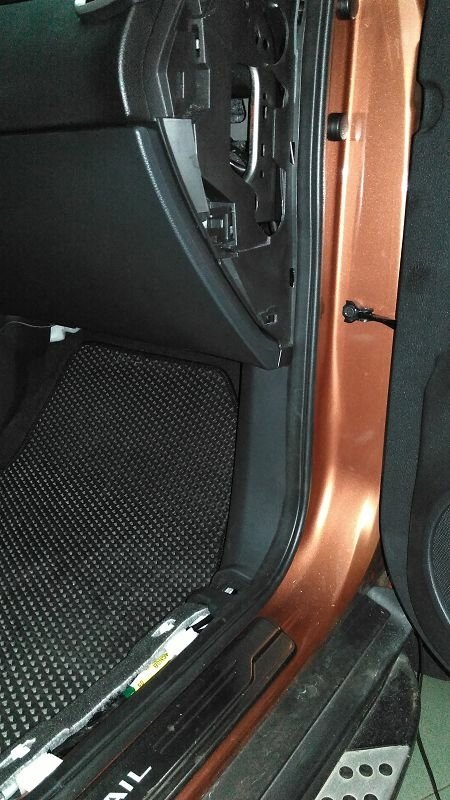

拉開手套箱飾板

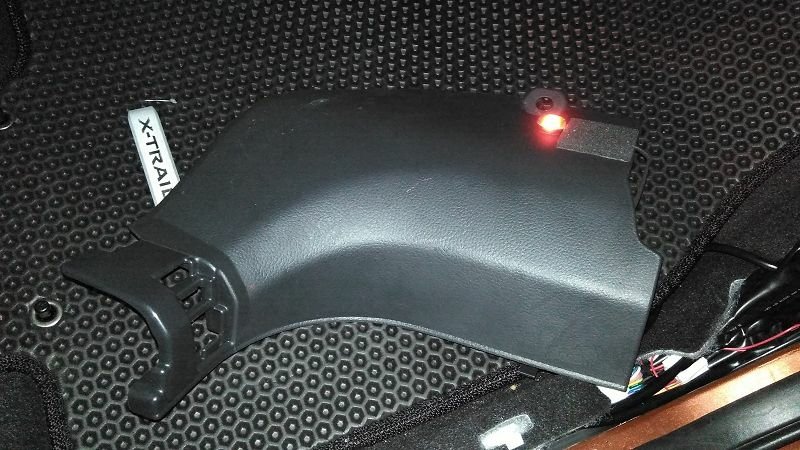

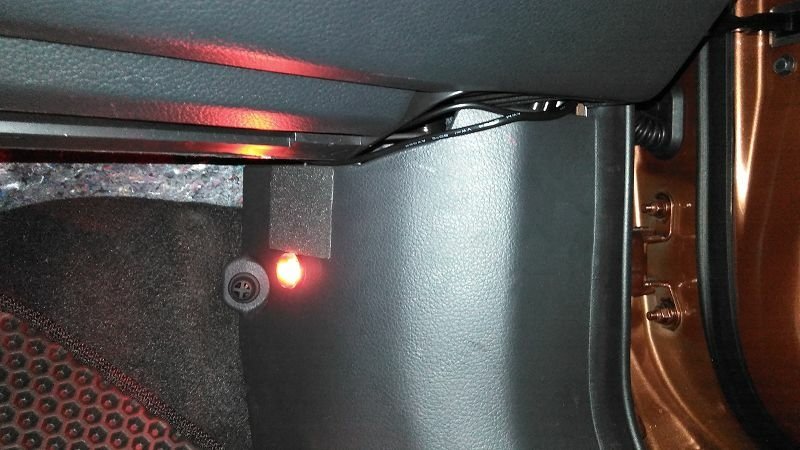

氣氛燈

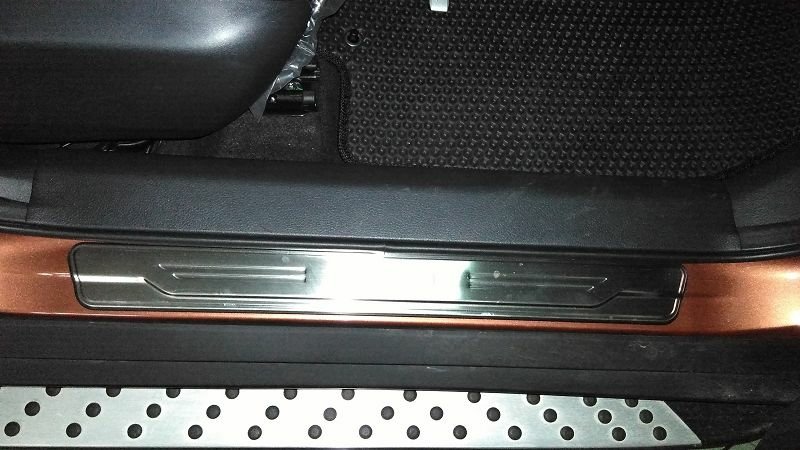

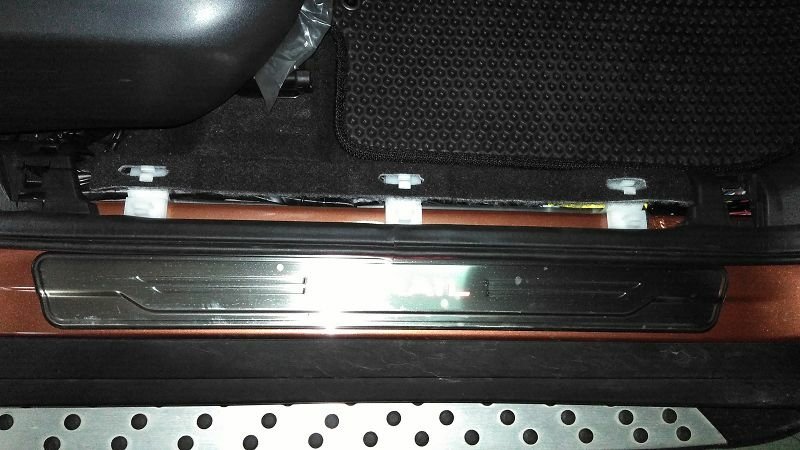

門檻飾板也要拉開

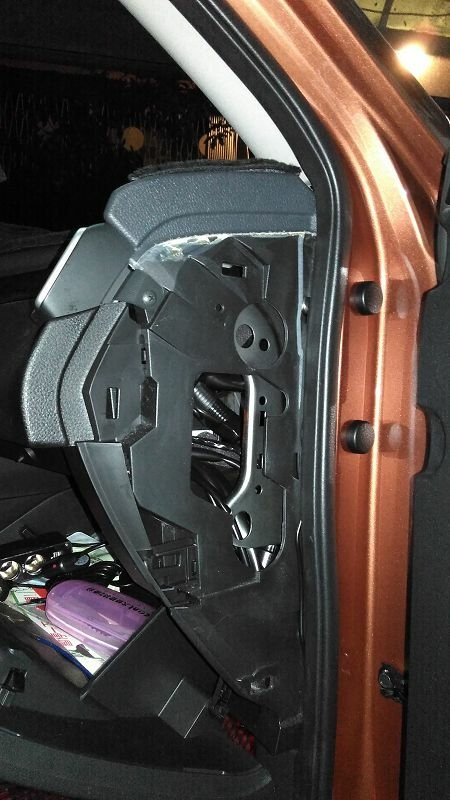

這樣才能拆開這片飾板

這次花了一點力氣

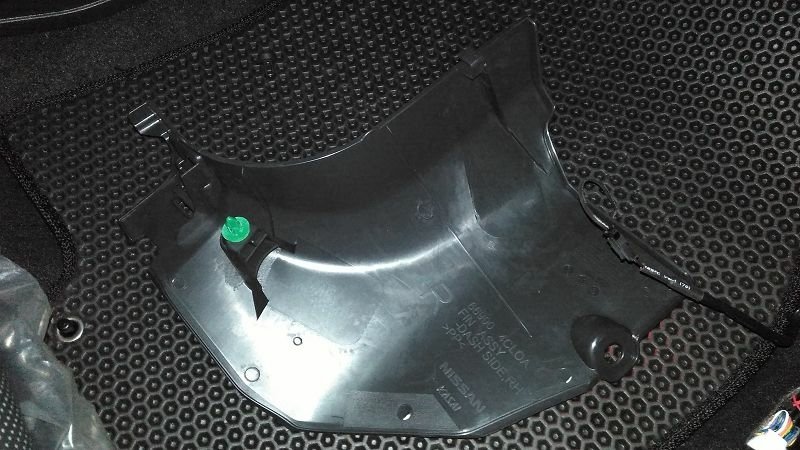

多了一顆綠色卡榫

正確說法應該是

左側的卡榫沒有裝

不知道是原廠漏掉

還是交車中心裝配件時沒裝回去

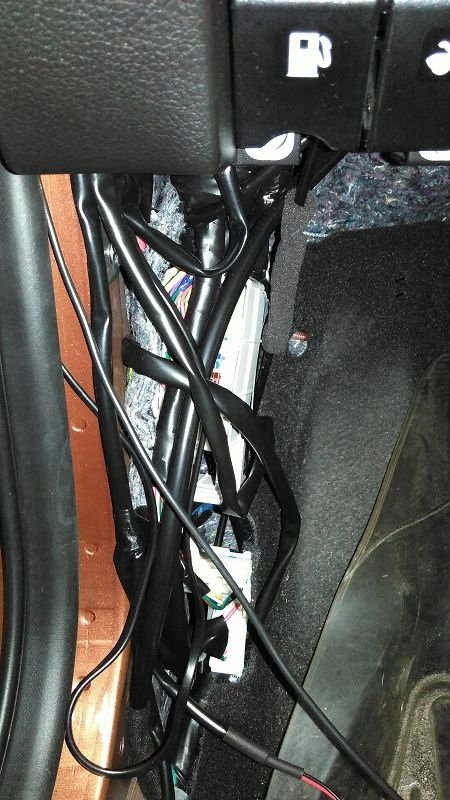

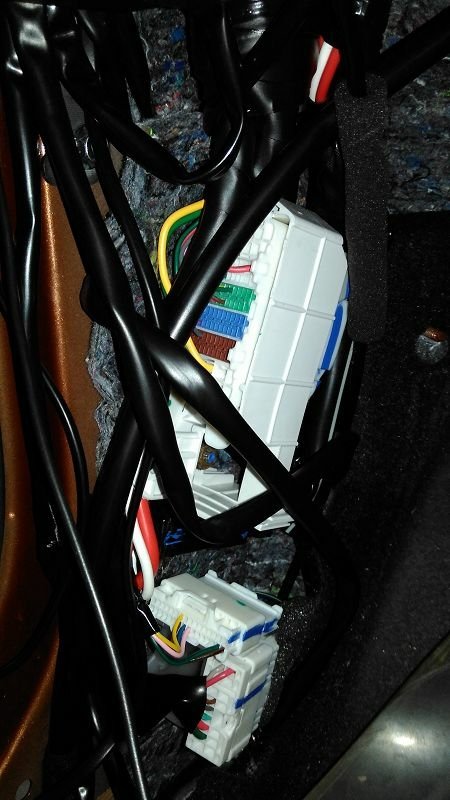

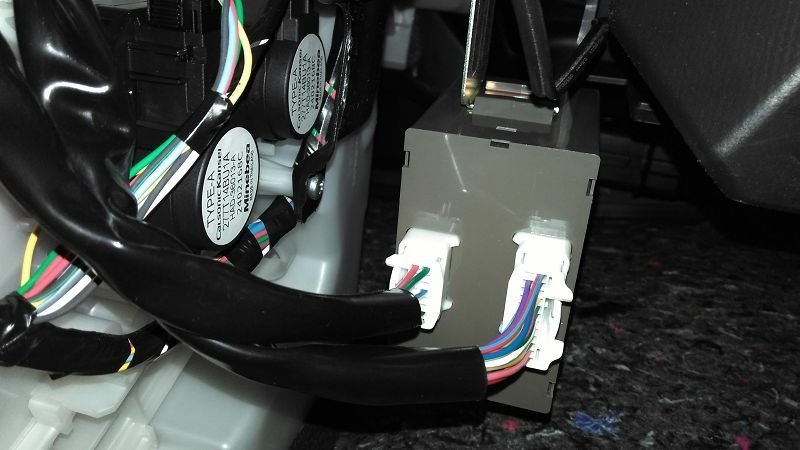

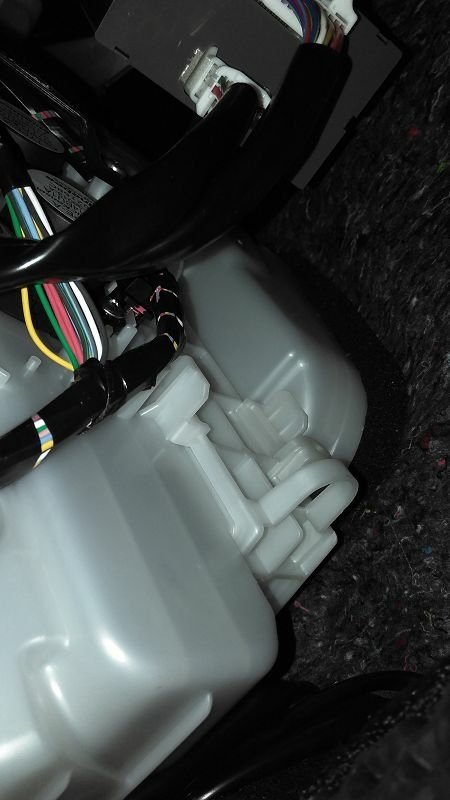

這裡也是一堆線

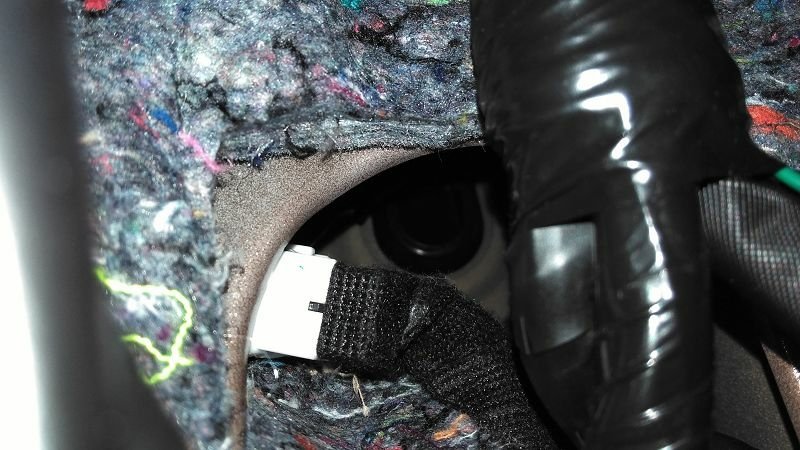

至少看到線孔蓋了

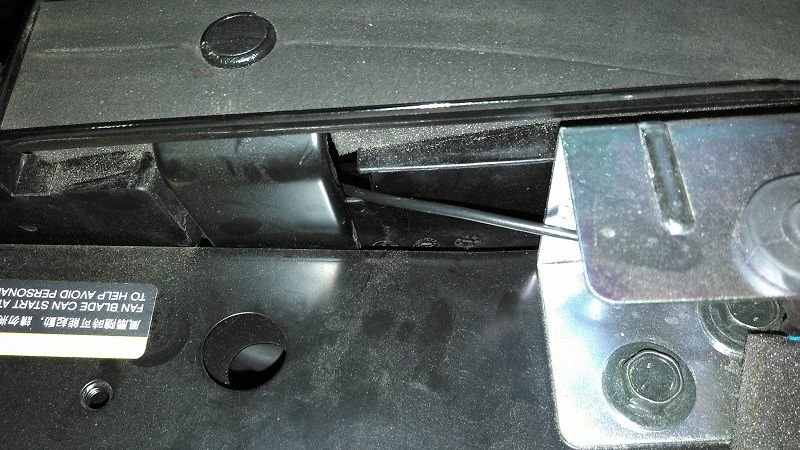

冷氣機濾網位置

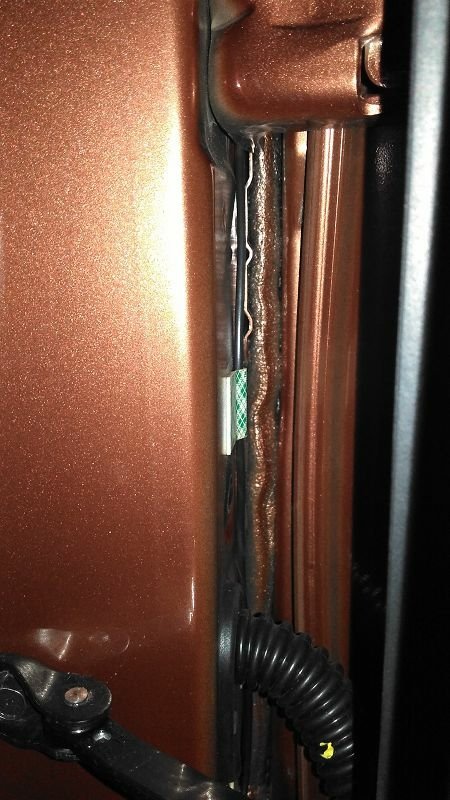

這次把橡膠迫緊拉開

比較方便整線

裝回橡膠迫緊

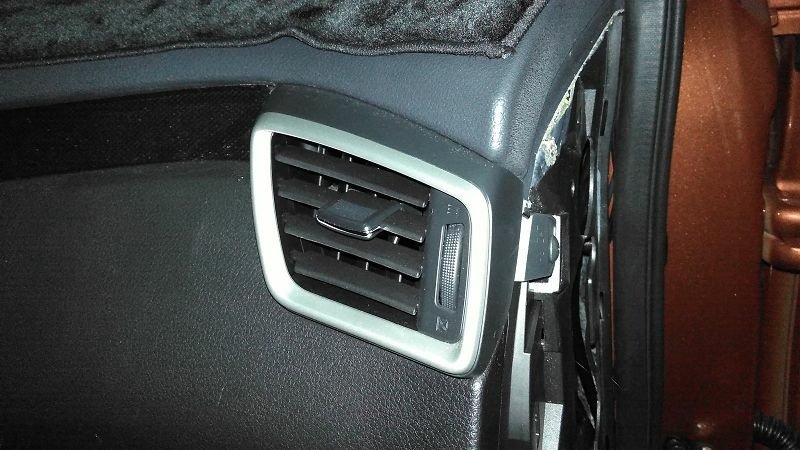

很白癡的設計

噴成銀色

會反光在照後鏡上

影響行車視線

先拉開防水蓋

線從下方引出

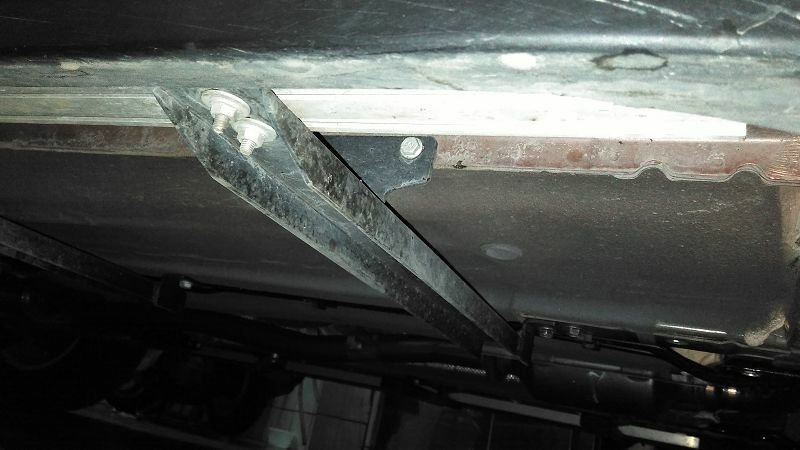

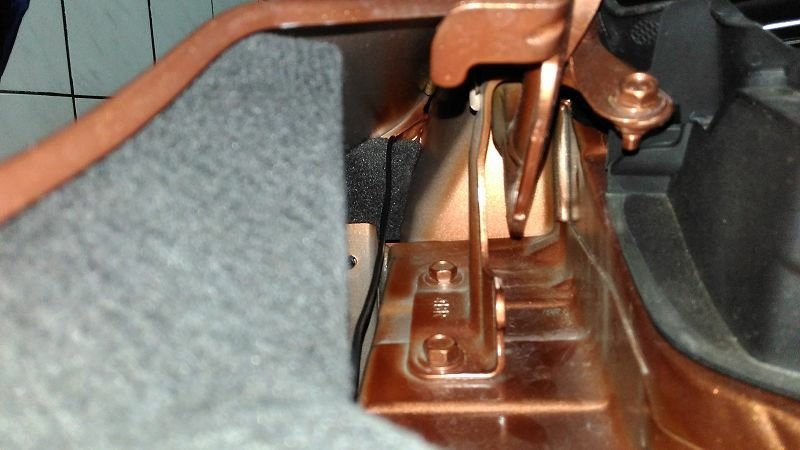

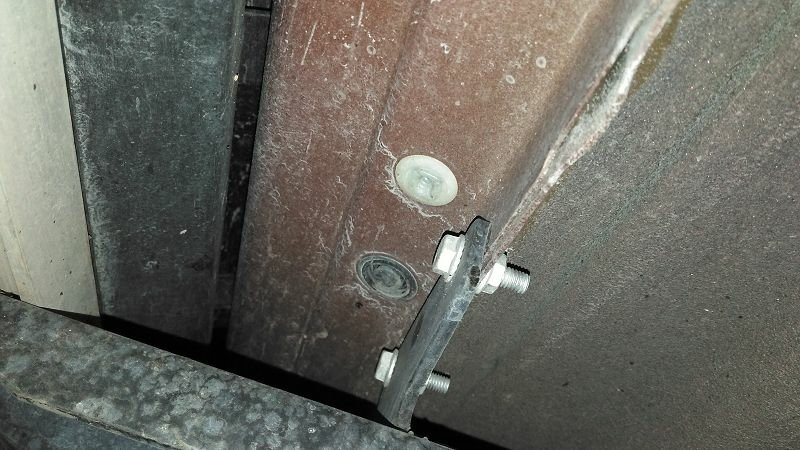

車側踏板支架

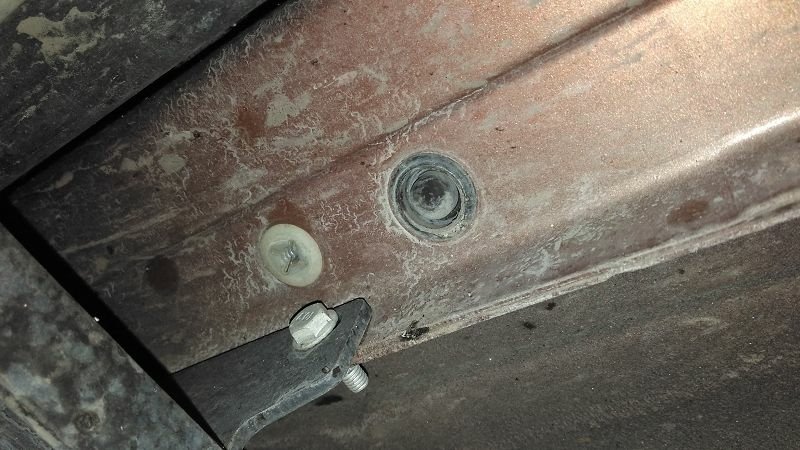

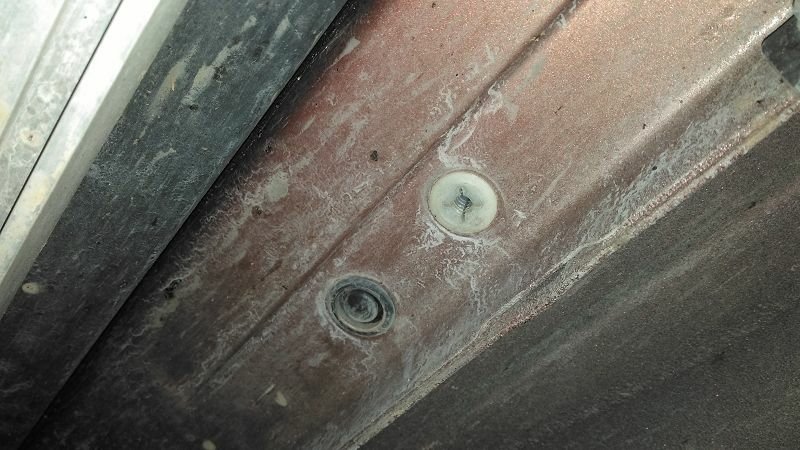

可以從車底進入車室的穿線孔

不想走這裡

還是從門邊過吧

這裡先收工

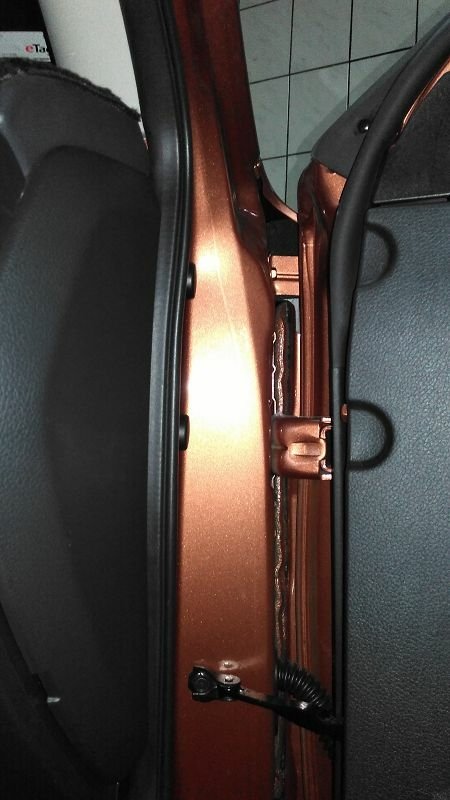

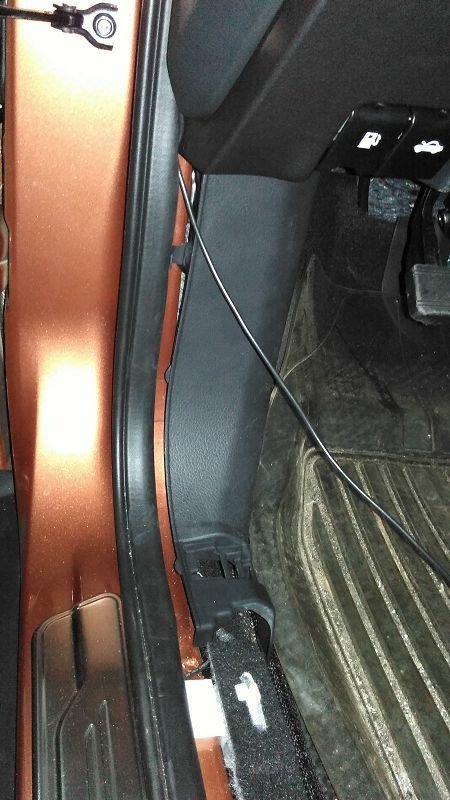

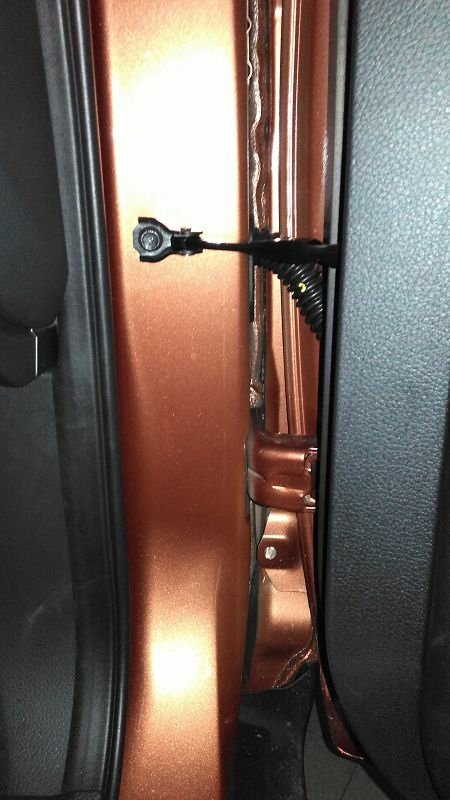

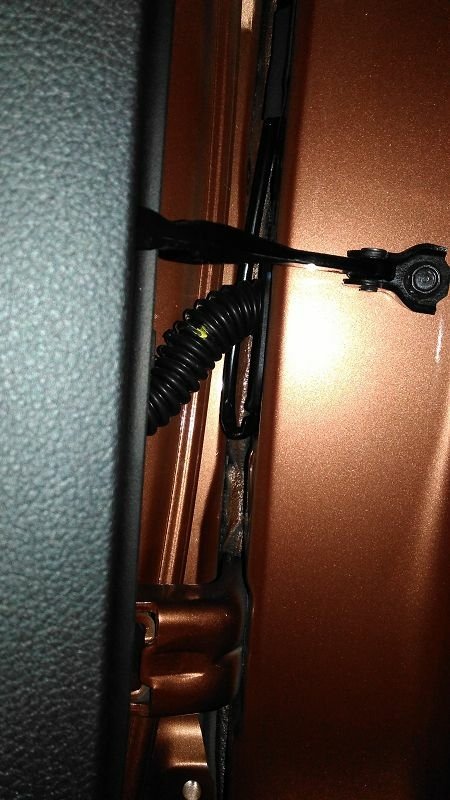

線要固定好

不然可能會被車門夾到

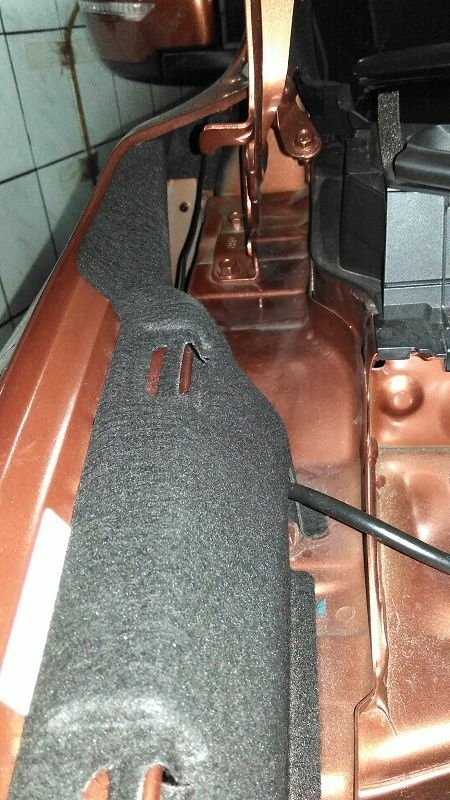

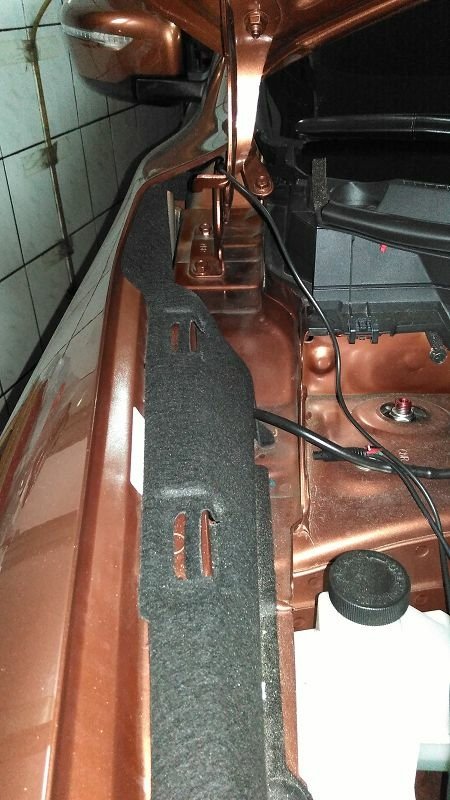

從這裡進入引擎室

完工

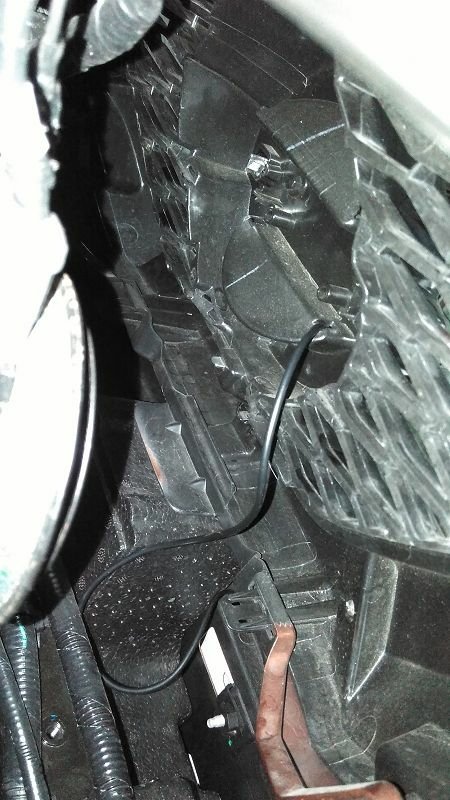

從底下穿過

前面會有風雨灰塵

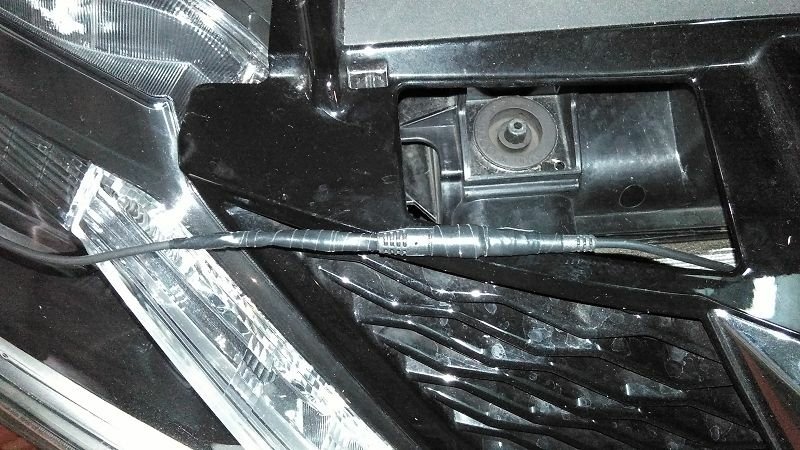

快速接頭用電工膠帶包覆一層

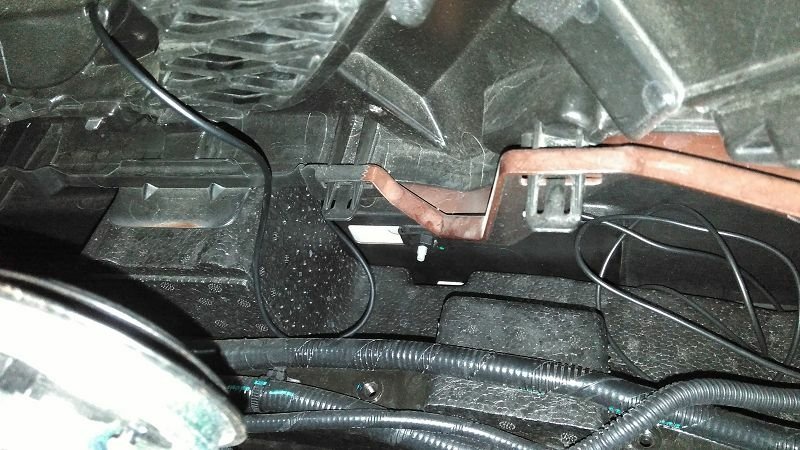

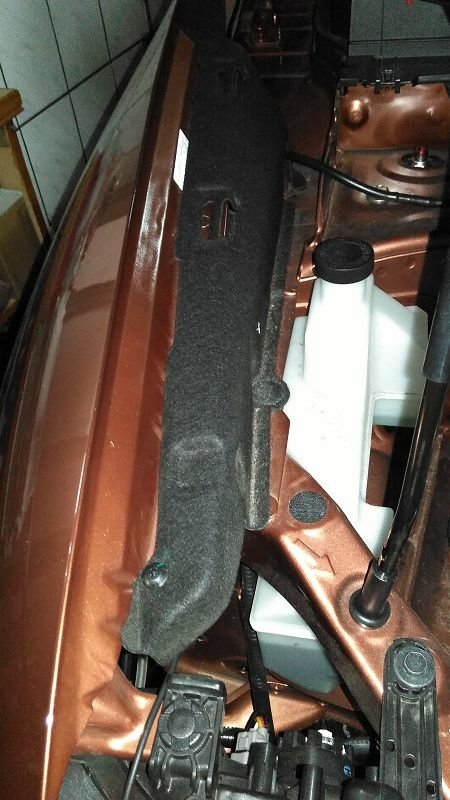

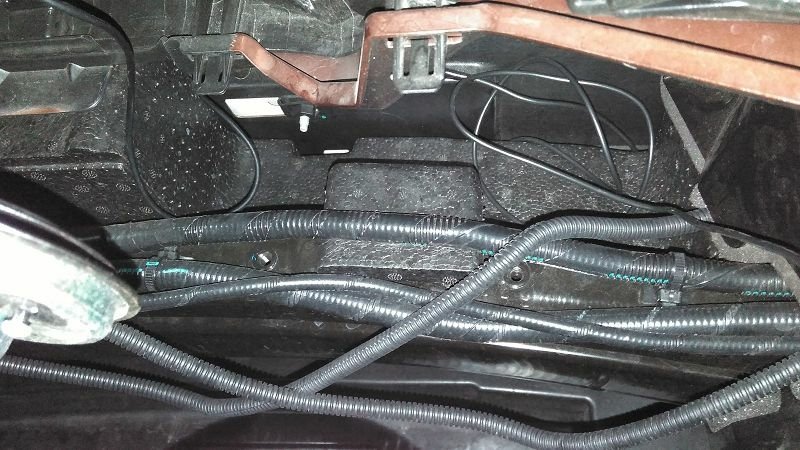

這裡很空曠

多餘的線可以放這裡

可以看出防撞基本上靠保麗龍啦

這裡至少浪費20公分的車身長度

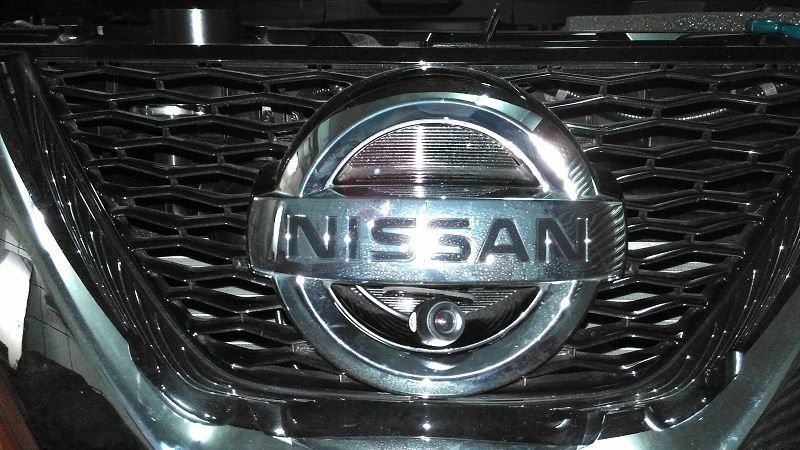

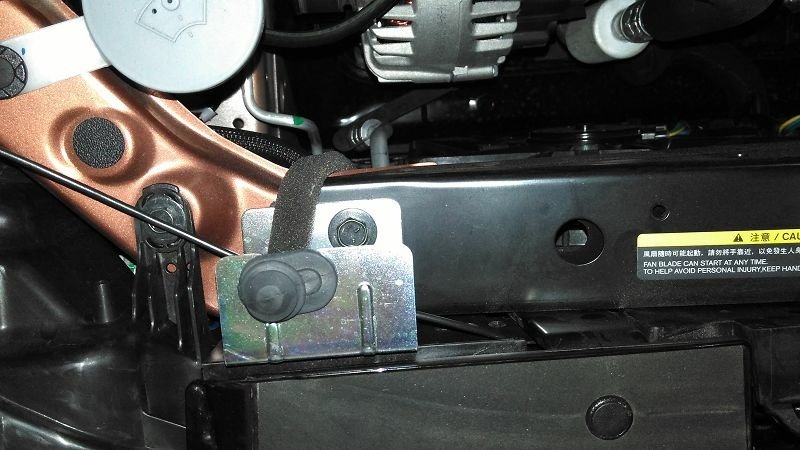

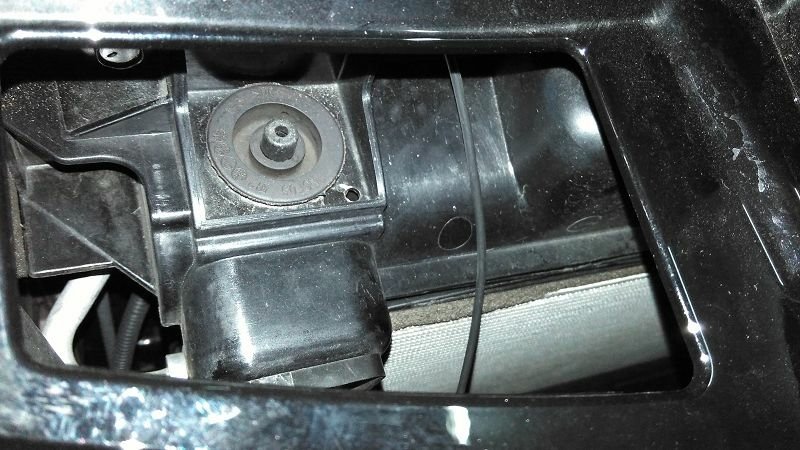

標誌上的孔剛好可以穿過快速接頭

原廠的廣角鏡頭也是放這裡

完工

還好不會太明顯啦
